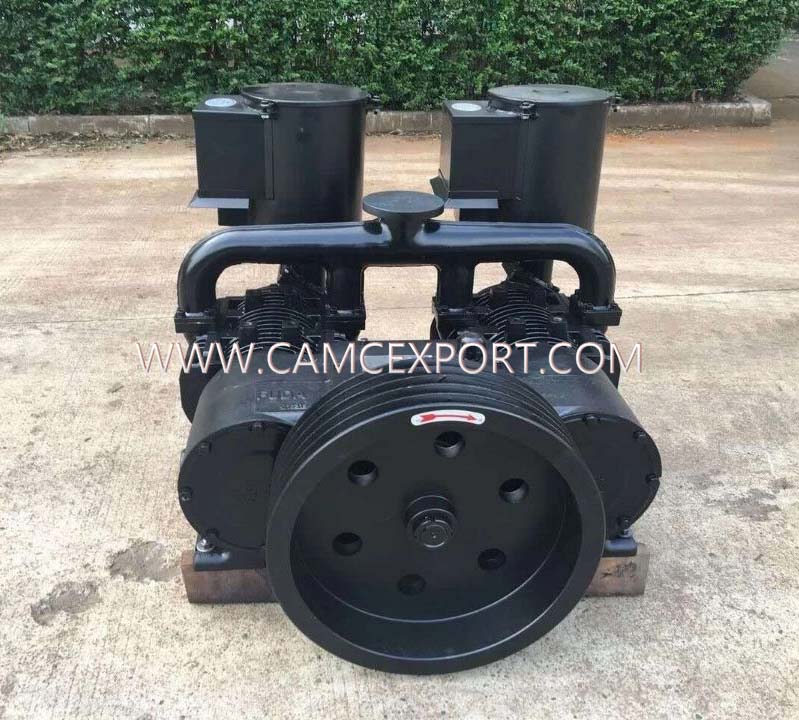

Este compressor de ar movido a diesel adota um inovador mecanismo de transmissão de quatro manivelas, que converte o movimento circular do virabrequim em um movimento alternativo de 90 graus através de um eixo de transmissão projetado com precisão, alcançando uma transmissão de energia estável e sem ondas. Sua principal característica reside no trabalho colaborativo periódico de quatro cilindros - cada cilindro completa independentemente os quatro estágios de admissão, compressão, exaustão e expansão, formando uma saída de ar comprimido contínua e eficiente.
O sistema de vedação exclusivo adota um design autolubrificante com óleo lubrificante, formando uma vedação dinâmica de película de óleo entre as peças móveis para garantir a vedação completa dentro do cilindro. Este projeto não apenas atinge 100% de pureza do ar comprimido isento de óleo (em conformidade com o padrão ISO 8573-1 Classe 0), mas também mantém flutuações de pressão de ≤ 0,1 bar durante 2.000 horas de operação contínua por meio do controle preciso do volume de óleo lubrificante e da estrutura reforçada da biela.
O cárter otimizado para condições de serviço pesado é feito de ferro fundido dúctil como um todo, combinado com um layout de diferença de fase de quatro manivelas, equilibrando efetivamente a vibração mecânica, tornando este modelo particularmente adequado para operações de campo, como perfuração de mineração e construção de pontes, que exigem fontes contínuas de gás de alta pressão.
| Item | Unidade/Modelo | BDW -6/2 | BDW -7/2 | BDW -8/2 | BDW -9/2 | BDW -10/2 | BDW -10/2-S | BDW -12/2-S | BDW -16/2-S |
| Deslocamento | m³/min | 6 | 7 | 8 | 9 | 10 | 10 | 12 | 16 |
| Pressão de descarga | MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Potência axial | Kw | ≤25,5 | ≤29 | ≤33 | ≤35 | ≤40 | ≤40 | ≤44 | ≤56 |
| Velocidade máxima de rotação | R/min | 1250 | 1200 | 1150 | 1100 | 1100 | 1000 | 1000 | 950 |
| Tempo de trabalho duradouro | Mínimo | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| Momento protetor | N · m | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 400 |
| Temperatura de inspiração | ℃ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Temperatura de exaustão | ℃ | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| Peso | Kg | 190 | 195 | 209 | 216 | 230 | 366 | 376 | 430 |
Saída de energia eficiente e estável
Adotando um mecanismo de transmissão de quatro manivelas, a compressão não flutuante é alcançada por meio de movimento alternativo de 90 ° e a saída de pressão é estável dentro de ± 0,1 bar, garantindo a confiabilidade da operação contínua.
Ar comprimido puro e isento de óleo
O sistema de vedação autolubrificante de óleo lubrificante original atende ao padrão isento de óleo ISO 8573-1 Classe 0 e o ar de saída é totalmente isento de óleo, atendendo aos requisitos de gás de instrumentos de precisão.
Design de durabilidade resistente
Cárter de ferro dúctil e estrutura de biela reforçada, combinados com controle preciso de óleo de 5,5L, suportam 2.000 horas de operação ininterrupta, adequado para ambientes agressivos, como mineração e construção de pontes.
Sistema de Trabalho Colaborativo Inteligente
Layout de diferença de fase de quatro cilindros, coordenação inteligente dos processos de admissão/compressão/exaustão, consumo de energia reduzido em 15% em comparação aos modelos tradicionais e capacidade de produção aumentada em 20%.
1.Fase de Preparação
Coloque o dispositivo em um local plano e bem ventilado. Verifique se o tanque de diesel tem combustível suficiente e se todas as conexões estão apertadas e se as vedações não apresentam vazamentos.
2.Procedimento de inicialização
Abra a válvula diesel e puxe o motor de partida (ou pressione o botão de partida elétrica, se equipado). Deixe o dispositivo ficar inativo por 1-2 minutos até ficar estável e depois ajuste para a velocidade de trabalho.
3.Monitoramento de Operação
Monitore o manômetro em tempo real durante a operação para garantir que a pressão de trabalho permaneça dentro de 2 bar. Se ocorrerem flutuações anormais de pressão ou ruídos incomuns, pare a máquina imediatamente para inspeção.
4. Etapas de desligamento
Reduza a velocidade para marcha lenta, opere por 30 segundos e feche a válvula diesel. Assim que o dispositivo estiver completamente parado, limpe a poeira e detritos da superfície para manter a manutenção diária.
Feedback da Empresa de Serviços de Petróleo do Oriente Médio
'No projeto do campo de petróleo no deserto dos Emirados Árabes Unidos, nosso compressor de ar a diesel está funcionando continuamente há 18 meses sem qualquer falha de vedação, e a pressão de saída permaneceu estável em 8 ± 0,1 bar. Estou particularmente satisfeito com suas características isentas de óleo, que prolongaram o ciclo de substituição do filtro do equipamento de perfuração em três vezes. Sugiro adicionar uma função de aviso de dissipação de calor em ambientes de alta temperatura.'
Avaliação do Grupo Mineiro Sul-Americano
' Os 20 equipamentos utilizados na mina de cobre chilena ainda atingiram 95% de sua capacidade nominal a uma altitude de 4.000 metros. O sistema autolubrificante resolveu efetivamente o problema de desgaste em ambientes com alto teor de poeira, mas é recomendado para otimizar o programa de partida de motores de alta altitude.'
CAMC International Trade Co., Ltd. é uma subsidiária principal da China National Machinery Industry Corporation (ChemChina) que se concentra em mercados internacionais. Aproveitando os fortes recursos industriais da sua empresa-mãe, a CAMC está comprometida com a promoção global e serviços técnicos para veículos pesados e especializados. Como principal base nacional de pesquisa e desenvolvimento e produção de veículos pesados e componentes, a empresa possui força tecnológica e capacidade de fabricação líderes do setor. Seus produtos abrangem diversos campos, como tratores, caminhões basculantes e veículos especializados, e são amplamente utilizados nos mercados de logística, engenharia e transporte especial.
A empresa está sediada no distrito de Huashan, cidade de Ma'anshan, província de Anhui. Com um sistema completo de cadeia de suprimentos e layout estratégico internacional, seus produtos são exportados para Sudeste Asiático, Oriente Médio, África, América Latina e outras regiões. Como uma empresa chave apoiada por políticas nacionais, a CAMC adere sempre ao princípio da inovação tecnológica e prioridade de qualidade, fornecendo soluções de transporte de alta fiabilidade e económicas para clientes globais, e melhorando continuamente a competitividade da produção chinesa no mercado internacional.
1.Q: Qual é o tempo de trabalho contínuo recomendado para o dispositivo?
R: Recomendamos não mais do que 4 horas de operação contínua por vez. Depois disso, desligue a máquina para esfriar por 15 a 20 minutos para evitar superaquecimento e prolongar a vida útil do dispositivo .
2.Q: O dispositivo isento de óleo requer manutenção regular?
R: Sim. Aconselhamos verificar e limpar mensalmente o filtro de entrada de ar (substituir se estiver muito entupido) e inspecionar as vedações do corpo trimestralmente para evitar vazamentos de ar que reduzem a eficiência.
3.Q: A pressão de trabalho pode ser ajustada manualmente?
R: A pressão de trabalho deste modelo está predefinida para 2 bar e não pode ser ajustada de forma independente. Para requisitos de pressão mais elevados, selecione um modelo com a classificação de pressão correspondente.
