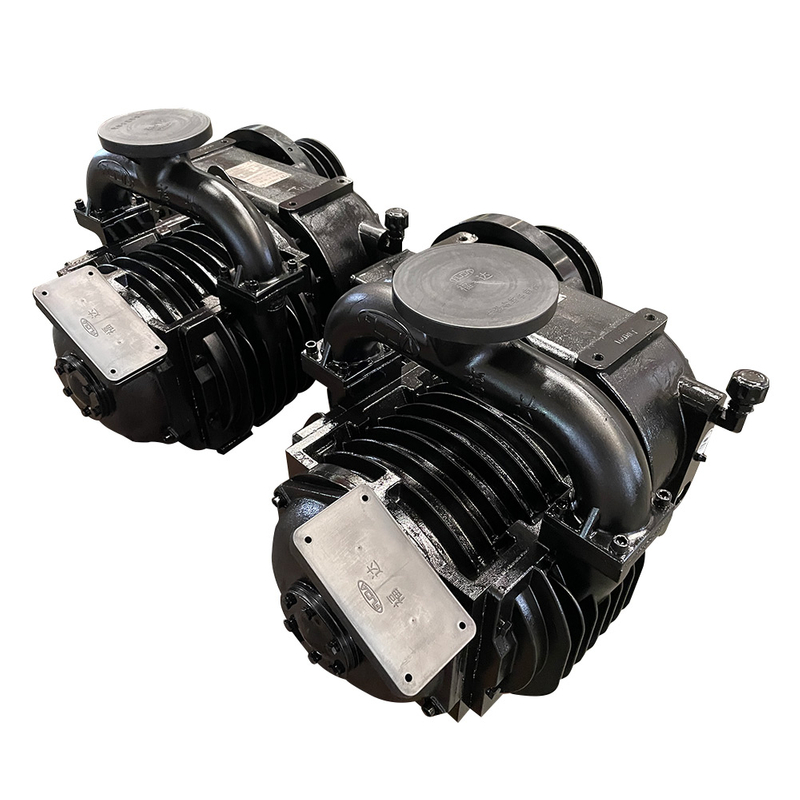

O compressor de ar monocilíndrico BDW adota um inovador mecanismo de transmissão de quatro manivelas, que converte o movimento circular da manivela em movimento alternativo de 90 graus através de um eixo de transmissão projetado com precisão, alcançando uma transmissão de energia estável e sem ondas. Sua principal característica reside no ciclo de trabalho periódico do cilindro - completando independentemente os quatro estágios de admissão, compressão, exaustão e expansão, formando uma saída de ar comprimido contínua e eficiente.
O sistema de vedação exclusivo adota um design autolubrificante com óleo lubrificante, formando uma vedação dinâmica de película de óleo entre as peças móveis para garantir a vedação completa dentro do cilindro. Este projeto não apenas atinge 100% de pureza do ar comprimido isento de óleo (em conformidade com a norma ISO 8573-1 Classe 0), mas também mantém flutuações de pressão de ≤ 0,1 bar durante 2.000 horas de operação contínua, controlando com precisão a quantidade de óleo lubrificante e fortalecendo a estrutura da biela.
O cárter otimizado para condições de trabalho pesadas é feito de ferro fundido dúctil como um todo, combinado com um layout de quatro fases de diferença de fase, equilibrando efetivamente a vibração mecânica, tornando este modelo particularmente adequado para fabricação industrial, ferramentas pneumáticas e outros cenários de trabalho que exigem fornecimento contínuo de ar de alta pressão.

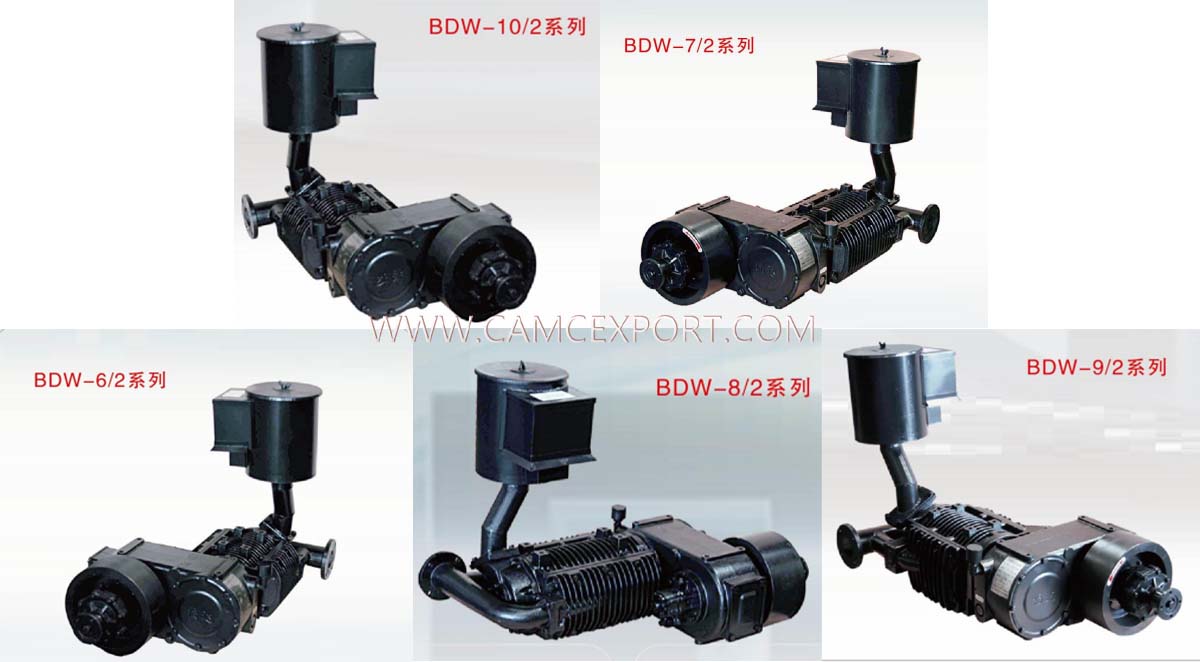

| Item | Unidade/Modelo | BDW -6/2 | BDW -7/2 | BDW -8/2 | BDW -9/2 | BDW -10/2 | BDW -10/2-S | BDW -12/2-S | BDW -16/2-S |
| Deslocamento | m³/min | 6 | 7 | 8 | 9 | 10 | 10 | 12 | 16 |
| Pressão de descarga | MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Potência axial | Kw | ≤25,5 | ≤29 | ≤33 | ≤35 | ≤40 | ≤40 | ≤44 | ≤56 |
| Velocidade máxima de rotação | R/min | 1250 | 1200 | 1150 | 1100 | 1100 | 1000 | 1000 | 950 |
| Tempo de trabalho duradouro | Mínimo | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| Momento protetor | N · m | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 400 |
| Temperatura de inspiração | ℃ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Temperatura de exaustão | ℃ | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| Peso | Kg | 190 | 195 | 209 | 216 | 230 | 366 | 376 | 430 |
Nenhuma oscilação de lubrificação no volume e tipo da biela dos compressores de ar. sob a organização dos quatro balancins da manivela, através do eixo de transmissão é (redondo) o rotor da manivela em movimento alternativo de 90 graus. mudança periódica na capacidade do cilindro para trabalhar, inspirar, comprimir, os quatro funcionam. em um cilindro de vedação é fechado entre si, no exercício das superfícies a vedação é lubrificada pelo próprio óleo lubrificado, portanto, o ar comprimido é óleo puro.
Saída de energia eficiente e estável
Adotando um mecanismo de transmissão de quatro manivelas, ele atinge movimento alternativo preciso de 90 ° , pressão de saída estável (flutuação ≤ 0,1 bar) e garante a confiabilidade da operação contínua.
Ar puro 100% isento de óleo
O inovador sistema de vedação autolubrificante alcança vedação completa por meio de filme de óleo dinâmico, atendendo ao padrão isento de óleo ISO 8573-1 Classe 0 e atendendo aos requisitos de gás de instrumentos de precisão.
Design resistente e durável
Cárter de ferro dúctil e estrutura de biela reforçada, combinados com controle preciso de óleo de 5,5L ± 0,1L, suportam 2.000 horas de operação ininterrupta, adequado para uso de alta resistência de nível industrial.
Controle de vibração inteligente
O layout de diferença de fase de quatro manivelas neutraliza efetivamente as forças inerciais, reduz a amplitude de vibração em 40% e reduz o ruído em ≤ 72dB, melhorando significativamente a vida útil do equipamento e o conforto operacional.
Feedback dos fabricantes alemães de peças automotivas
'O compressor BDW está funcionando continuamente há 18 meses em nossa linha de produção automatizada, e sua flutuação de pressão estável de 0,1 bar atende totalmente aos requisitos de montagem de precisão. O recurso isento de óleo prolonga a vida útil das ferramentas pneumáticas em 30%, mas é recomendado adicionar um dispositivo de assistência de partida em baixa temperatura à versão europeia.'
Avaliação por Supervisores Técnicos de estaleiros do Sudeste Asiático
'Os 20 compressores BDW usados na doca mantêm a saída de ar seco mesmo em um ambiente com 85% de umidade, e o sistema autolubrificante resolve o problema da corrosão por névoa salina. A resistência à vibração da estrutura de ferro dúctil elimina a necessidade de bases adicionais de absorção de choque para instalação no convés, e o ciclo de manutenção é estendido em 50% em comparação aos modelos tradicionais.'
CAMC International é uma empresa líder na indústria de veículos pesados da China. Como principal base nacional de P&D e produção de veículos pesados, veículos especializados e componentes principais, a empresa manteve uma posição de liderança na indústria desde a sua criação na década de 1970. Como o único fabricante de caminhões na China com capacidade de produzir de forma independente toda a cadeia da indústria, incluindo motores, transmissões, eixos, chassis e cabine, a CAMC alcançou total autonomia e controlabilidade desde os principais componentes de todo o veículo.
Baseando-se nas capacidades de investigação e desenvolvimento dos centros tecnológicos de nível nacional, os produtos da empresa abrangem uma gama completa de veículos comerciais, tais como camiões pesados, camiões basculantes de engenharia e veículos de transporte especiais, que são amplamente utilizados em infra-estruturas, mineração, logística e outros campos. Com a vantagem de uma cadeia industrial completa e de inovação tecnológica contínua, a CAMC não só ocupa uma posição importante no mercado nacional, mas também exporta seus produtos para mais de 80 países e regiões ao redor do mundo. Como uma empresa de fabricação de equipamentos de alta qualidade apoiada por políticas nacionais, a empresa promove continuamente a atualização e o desenvolvimento da indústria de veículos comerciais da China em direção à inteligência e à direção verde.
1.Q: Qual é o tempo de trabalho contínuo recomendado para o dispositivo?
R: Recomendamos não mais do que 4 horas de operação contínua por vez. Depois disso, desligue a máquina para esfriar por 15 a 20 minutos para evitar superaquecimento e prolongar a vida útil do dispositivo .
2.Q: O dispositivo isento de óleo requer manutenção regular?
R: Sim. Aconselhamos verificar e limpar mensalmente o filtro de entrada de ar (substituir se estiver muito entupido) e inspecionar as vedações do corpo trimestralmente para evitar vazamentos de ar que reduzem a eficiência.
3.Q: A pressão de trabalho pode ser ajustada manualmente?
R: A pressão de trabalho deste modelo está predefinida para 2 bar e não pode ser ajustada de forma independente. Para requisitos de pressão mais elevados, selecione um modelo com a classificação de pressão correspondente.
